AN-94 ทำงานอย่างไร
ภาพเเสดงรายละเอียดชิ้นส่วนต่างของ ปลย.AN-94
การทำงานของปลย.เอเอ็น ๙๔ ขนาด ๕.๔๕x๓๙ มม.
-การป้อน บรรจุกระสุนในซองกระสุนขนาด ๓๐ นัด เข้าที่ช่องเสียบซองกระสุน
-การบรรจุ เมื่อดึงคันรั้งถอยหลัง สายสลิงที่เชื่อมระหว่างโครงนำลูกเลื่อนกับแท่งส่งลูกกระสุนจะดันแท่งส่งลูกกระสุนไปข้างหน้าพ้นจากซองกระสุน ไปวางบนกระเดื่องส่งลูกกระสุนเพื่อพร้อมให้ลูกเลื่อนเป็นตัวส่งลูกกระสุนเข้ารังเพลิงเมื่อโครงนำลูกเลื่อนเคลื่อนที่มาข้างหน้า
-การขัดกลอน เมื่อโครงนำลูกเลื่อนเคลื่อนที่ไปข้างหน้า จะดันลูกเลื่อนเข้ากับช่องที่ท้ายรังเพลิง แง่ที่ลูกเลื่อนไต่ตามลาดที่โครงนำลูกเลื่อนทำให้หมุนตัวขัดกับช่องที่ท้ายรังเพลิง เมื่อโครงนำลูกเลื่อนเคลื่อนที่เข้าไปสุดระยะ
-การขึ้นนก เมื่อโครงนำลูกเลื่อนถอยมาข้างหลัง จะเป็นการอัดแหนบให้แท่งส่งเข็มแทงชนวน โดยแง่ที่ท้ายแท่งส่งข็มแทงชนวนขัดกับกระเดื่องไก ทำให้แท่งส่งเข็มแทงชนวนไม่เคลื่อนที่ตามโครงนำลูกเลื่อนไป เมื่อลูกเลื่อนเคลื่อนที่ไปข้างหน้า
-การลั่นไก เมื่อเหนี่ยวไกปืน สะพานไกปืนจะไปกดให้กระเดื่องไกยุบตัวลงมาพ้นจากการขัดกับแง่ที่แท่งส่งเข็มแทงชนวน แล้วแท่งส่งเข็มแทงชนวนก็พุ่งไปตามแรงอัดแหนบ เข็มแทงชนวนตีต่อชนวนท้ายกระสุน
-การปลดกลอน เมื่อดินส่งกระสุนจุดตัว เกิดแรงดันแก้สผลักตัวลูกกระสุนออกไป แก๊สส่วนหนึ่งจะขึ้นมาตามรูที่ทำไว้ ไปดันต่อลูกสูบที่เชื่อมต่อกับโครงนำลูกเลื่อน ทำให้โคงนำลูกเลื่อนถอยไปข้างหลัง ตัวลูกเลื่อนก็จะถูกลาดบังคับให้หมุนตัวให้แง่หน้าลูกเลื่อนตรงช่องเพื่อปลดกลอนออกมาต่อไป
-การรั้งปลอก ขอรั้งปลอกจะเกี่ยวกับจานท้ายปลอกกระสุน ดึงปลอกกระสุนออกจากรังเพลิง
-การคัดปลอก เมื่อโครงนำลูกเลื่อนถอยมาข้างหลังจนสุดระยะ เป็นช่วงที่ขอรั้งปลอกดึงปลอกกระสุนออกมาพอดีกับช่องคัดปลอกกระสุนพอดี เหล็กคัดปลอกจะเป็นตัวดีดปลอกกระสุนออกจากตัวปืนไปตามช่องคัดปลอก
ปลย.AN-94 ประกอบ ค.40 มม. GP-34
วิดีโอประกอบ

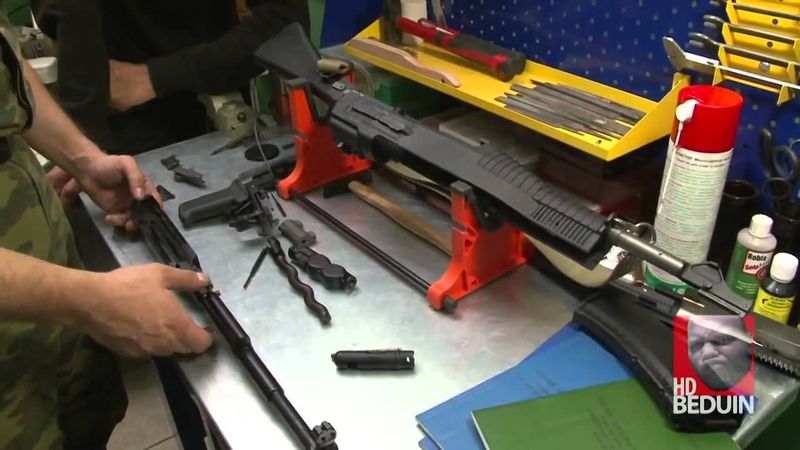

การถอดประกอบ
วงรอบการทำงาน
การบรรจุกระสุนของปลย.เอเอ็น ๙๔ ในตำแหน่งการยิงเป็นชุด
นัดที่หนึ่ง จังหวะการถอยของโครงนำลูกเลื่อนจะเป็นการดันต่อสายสลิงไปดันต่อแท่งส่งลูกกระสุน ดันลูกกระสุนให้พ้นจากซองกระสุนไปวางบนกระเดื่องส่งลูกกระสุนผลักให้อยู่ในตำแหน่งที่หน้าลูกเลื่อนจะดันลูกกระสุนเข้ารังเพลิงต่อไป
นัดที่สอง จังหวะการถอยของโครงนำลูกเลื่อนจะดันต่อสายสลิงที่เชื่อมกับแท่งส่งลูกกระสุน ไม่สามารถมาดันลูกกระสุนให้พ้นจากซองกระสุนได้ เนื่องจากลำกล้องถอยตามมาด้วย ทำให้ท้ายรังเพลิงอยู่ใกล้กับลูกกระสุนมากขึ้น เมื่อโครงนำลูกเลื่อนเคลื่อนที่กลับไปข้าหน้า ลำกล้องจะเคลื่อนที่กลับไปด้วย กระเดื่องส่งกระสุนจะทำหน้าที่เป็นลาดให้กระสุนถูกดันเข้ารังเพลิงด้วยการดันของหน้าลูกเลื่อน เเละเข้าสู่ขั้นตอนการทำงานต่อไป
วิดีโอประกอบ
ส่วนประกอบ ปลย.AN-94 ในขั้นผู้ใช้
การทำงานของเครื่องลั่นไก ปลย.เอเอ็น ๙๔
ยิงทีละนัด
ผลักคันบังคับการยิงไปด้านหน้าสุดระยะ ทำให้เกิดช่องว่างของสะพานไกกับไกปืนที่มีร่องเชื่อมเป็นแนวเดียวกันอยู่ เมื่อเหนี่ยวไกยิงจะเป็นการปล่อยแง่บนของกระเดื่องไกให้พ้นกับการขัดกับแง่ท้ายของนกปืน นกปืนพุ่งไปตีต่อท้ายเข็มแทงชนวน เกิดแรงดันแก๊สจากการจุดตัวของดินส่งกระสุนไปตามท่อ ดันต่อหัวลูกสูบส่งต่อไปยังโครงนำลูกเลื่อนจะพากระเดื่องแง่ล่างของกระเดื่องไกปืนจะพ้นจากร่องนั้น กระเดื่องแง่ล่างของกระเดื่องไกดันตัวออกมาทำให้ชนกับเหล็กกดสะพานไกของไกปืนและกระเดื่องยกตัวมาขัดกับแง่ของนกปืน กระเดื่องแง่ล่างของกระเดื่องไกไม่ได้ขัดกับสะพานไกและทำให้ลำกล้องถอยมาสุดระยะในตำแหน่งนั้น ทำให้ต้องปล่อยไกปืนเพื่อให้แง่ที่สะพานไกขัดกับกระเดื่องแง่ล่างของกระเดื่องไก สำหรับการยิงนัดต่อไป
ยิงที่ละชุด
ผลักคันบังคับการยิงมาข้างหลังสุดระยะ ร่องของสะพานไกกับไกปืนจะเชื่อมกัน เมื่อทำการยิง โครงนำลูกเลื่อนจะพากระเดื่องแง่ล่างของกระเดื่องไกไต่มาตามร่องบังคับ ไปพ้นจากการไต่ตามร่องครึ่งระยะ ทำให้กระเดื่องไกยกตัวมาขัดกับแง่ของนกปืนเป็นการหน่วงเวลาให้ลูกเลื่อนกลับเข้าที่สำหรับลั่นไกในนัดต่อไป ในขณะที่ลำกล้องถอย กระเดื่องไกถอยตามมายุบเข้าไปอยู่ในร่องที่ไกปืน ทำให้กระเดื่องไกโดนบังคับให้ยุบลงมาอีก แง่นกปืนพ้นจากการขัดกับแง่กระเดื่องไก จึงให้เกิดการลั่นไกในนัดที่สองตามมา เมื่อโครงนำลูกเลื่อนกลับเข้าที่จะพากระเดื่องไกตามมาด้วยทำให้กระเดื่องแง่ล่างของกระเดื่องไกดันตัวออกมาไปปีนลาดไปตามบ่าของสะพานไกและยกตัวขึ้นไปขัดกับแง่นกปืน จึงต้องปล่อยไกปืและเหนี่ยวไกอีกครั้งสำหรับการยิงในชุดต่อไป
การเหนี่ยวไกครึ่งระยะจะทำให้ปืนทำงานทำการยิงแบบอัตโนมัติได้ครับ
การห้ามไก
ผลักคันบังคับการยิงมาสุดระยะ จะทำสะพานไกขัดกับบ่าที่โครงชุดเครื่องลั่นไก ทำให้เมื่อเหนี่ยวไกปืน จะไม่ขยับ เพราะสะพานไกค้ำกับไกปืนไว้อยู่
วิดีโอประกอบการทำงานของชุดเครื่องลั่นไก
การทำงานของ AN-94
ปล.บทความนี้ผมเขียนไว้เมื่อ 2 ปีที่เเล้ว ศัพท์ที่ใช้อาจจะเป็นทางการไปซักนิดนะครับ
ผิดพลาดประการใดต้องขออภัยมา ณ ที่นี้ Ghosttando77
